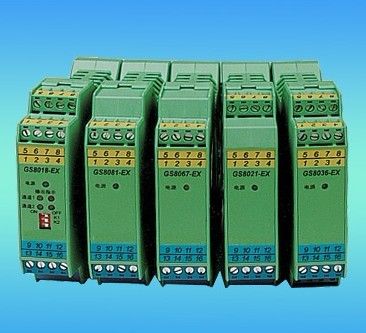

- 商品名稱：SWP20系列電壓/電流轉換模塊
- 添加時間：2018-11-11 09:32:34
- 推薦度：
-
介紹：
產品說明:
SWP20電壓/電流轉換模塊是一種小型化插裝式結構的轉換模塊。它將電壓（V或mV）、電流（mA）信號轉換成為與之成比例的隔離的1～5V DC或4～20mA DC輸出信號。
一、儀表特點
1、內部采用微處理進行數學運算，可對各種非線性輸入信號進行精度******的線性矯正。配用SWP20SH顯示模塊，可將輸入信號所對應的測量值以數字方式方便直觀的顯示出來。
2、可選交直流兩種電源，變送輸出與主機隔離，具有1～5V DC或4～20mA DC輸出信號的選擇功能和斷線保護功能。
二、儀表參數及接線圖
|
型號
|
SWP-201 202電壓/電流系列
|
|
輸入信號
|
| 模 擬 量 mV輸入: 3～100mV |
| |
V輸入: 0～100V DC(******值小于100V) |
| |
mA輸入: 0～20mA DC |
|
|
特性
|
| 參數設定 |
由SWP20PCA編程器進行設定 |
| 響應時間 |
mV輸入：約500ms（時間常數）V、mA輸入：約100ms（時間常數） |
| 斷線保護 |
斷線保護僅在mV輸入下提供 |
| 共模抑制比 |
50Hz時，大于120dB |
|
|
接
線
圖
|
A：?jiǎn)温份斎胄?/font>
|
B：雙路輸入型
|
|
|
|
|
| 三、電壓/電流轉換模塊型譜表 |
|
型 號
|
代 碼
|
說 明
|
|
SWP-20
|
□－ □□－ □ - □- □- □ |
電壓/電流轉換模塊 |
|
輸入通道數
|
|
|
|
|
|
|
|
|
模塊功能
|
IC
|
|
|
|
|
電壓/電流轉換 |
|
輸入信號
|
□
|
|
|
|
參見"輸入信號" |
|
第一路輸出方式
|
|
|
|
|
|
第二路輸出方式
|
|
|
| 無第二路輸出（可省略） |
| 第二路輸出為1～5V輸出 |
| 第二路輸出為4～20mA |
| 第二路輸出為報警觸點控制 |
| 第二路輸出RS-232通訊接口 |
| 第二路輸出RS-485通訊接口 |
| 第二路輸出為特殊規格 |
|
|
供電方式
|
|
| AC220V （可省略） |
| DC24V供電 |
| AC90～260V供電（開關電源） |
|
|
| ★ 輸入信號刻度表 |
|
|
代碼
|
輸入信號
|
測 量 范 圍
|
說 明
|
|
輸入信號
|
N
|
mV輸入（ ）內記入0 ～ 100mV DC量程的輸入范圍
|
0 ～ 100mV DC
|
本表所列為***大量程，用戶可在量程范圍內通過修改變送器內部參數確定量程范圍
|
|
V
|
V輸入 （ ）內記入0 ～ 100V DC量程的輸入范圍
|
0 ～ 100V DC
|
|
I
|
mV輸入（ ）內記入0 ～ 20mA 量程的輸入范圍
|
0 ～ 20mA DC
|
|
